李溝礦業電氣管理牌填寫標準

一、電纜走向牌

(一)電纜走向牌是指示這趟供電線路的起始饋電開關至下級饋電開關或起動器，起動器至設備電機。

(二)各地點使用的電纜應在電纜上每間隔200m、巷道轉彎處、有分支的地點、接線盒兩端、開關進出線兩端、風門墻壁兩側等處均要懸掛電纜走向標識牌。

(三)電纜走向牌型號應寫全稱，如“MY３×70＋1×25、MYPTJ３×50＋3×25”，走向牌箭頭必須指向該線路末端方向。

(四)電纜標識牌應加裝防水卡，防水卡應密閉嚴實，走向牌吊掛位置應在設備喇叭口以外500mm處。電纜走向牌應用2根扎帶綁扎。

(五)配電點起動器之間短連線不掛電纜走向牌

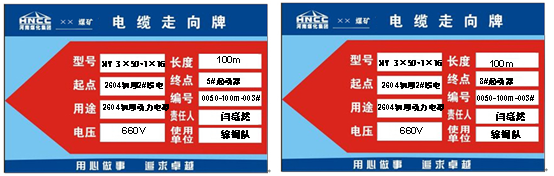

圖1  饋電―起動器填寫樣本

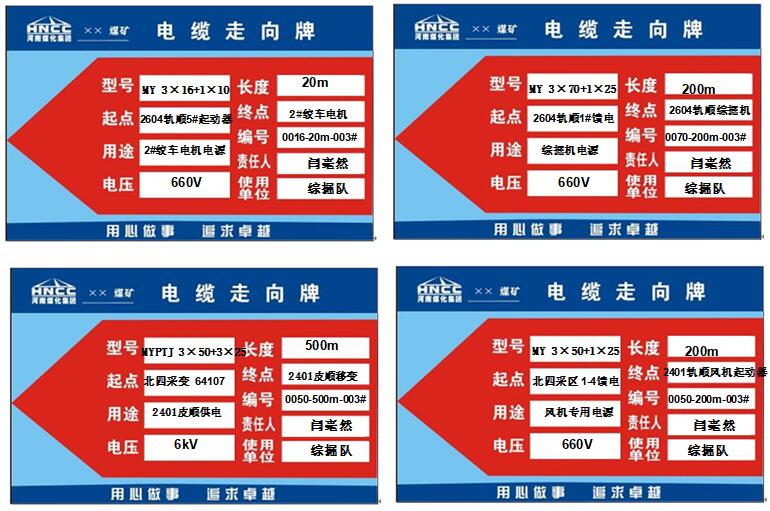

圖2  起動器―電機（變電所―配電點）填寫樣本

二、設備完好責任牌

(一)設備完好牌，檢修記錄卡應加裝防水卡，實行一卡一牌，防水卡應密閉嚴實，名稱、型號、編號、電壓、設備用途注明詳細、一目了然。

(二)背面防爆入井證防爆證號、煤安證號，應與設備銘牌上一致，設備編號填寫礦統一編號，防爆證上防爆檢查人應是機電科有資質防爆檢查員簽名，防爆負責人是單位包機人。

(三)各種標識牌的內容填寫字跡必須工整清晰，不得有涂改現象，字跡必須工整，不得使用連筆，內容填寫必須齊全。

(四)設備完好牌現場吊掛，設備完好牌面應統一朝外，防爆入井證面朝里。統一使用塑料扎帶吊掛，吊掛位置統一綁扎在設備右側前喇叭嘴上部壓緊螺栓空隙處，塑料扎帶余量同周?chē)�電器設備一致。

(五)設備型號的填寫，只填寫現場使用得電壓等級即可，例如：KJZ-400/1140(660)，使用電壓等級為1140時，設備型號填KJZ-400/1140；使用電壓等級為660V時，設備型號填KJZ-400/660。

(六)電動機設備完好責任牌額定電壓、額定電流填寫現場使用電壓、電流；不允許填寫二種電壓、電流。如電機銘牌上為1140V/660V，只能填寫1140V或660V一種電壓等級，額定電流根據電機銘牌，填寫與額定電壓相對應的額定電流。

(七)照明綜保額定電壓、電流填寫現場使用一次、二次電壓、電流，如：額定電壓1140/133V，額定電流2.02/17.36A。

(八)照明綜保熔斷器值填寫在短路整定欄內，智能保護器整定電流根據實際負荷整定，并填寫在過流整定欄和短路整定欄內，非智能型照明綜保過流整定欄畫橫杠。

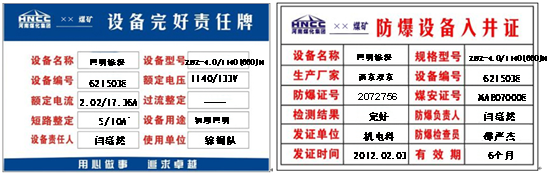

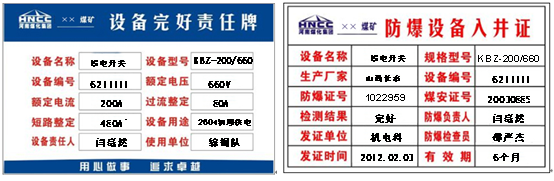

圖3 饋電、起動器填寫樣本

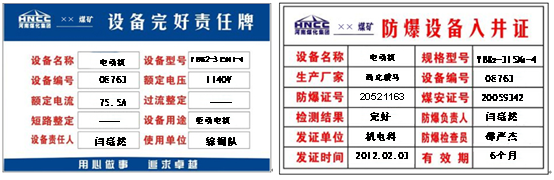

圖4 電動機填寫樣本

圖5 照明綜保填寫樣本

三、五小電器責任牌

(一)五小電器責任牌內容填寫字跡必須規整清晰，不得有涂改現象，字跡必須規整，內容填寫必須齊全。

(二)背面防爆入井證防爆證號、煤安證號，應與設備銘牌上一致，防爆證上防爆檢查人應是機電科有資質防爆檢查員簽名，防爆負責人是單位包機人。

(三)五小電器標識牌吊掛應在該電器上方100mm處，如幾臺小型電器在同一牌板上，可以在牌板上拉一鐵絲，平行吊掛在上面。

(四)電纜接線盒、照明燈、信號燈統一使用塑料扎帶吊掛，吊掛位置綁扎在右側前喇叭嘴上部壓緊螺栓空隙處，塑料扎帶余量同周?chē)�電器設備一致。

(五)高壓電纜連接裝置懸掛電纜連接裝置檢修記錄卡。

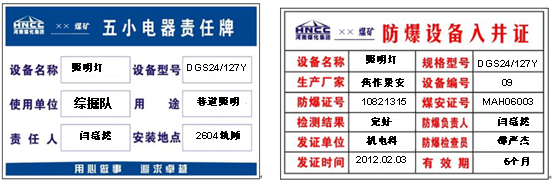

圖6 照明燈、紅燈填寫樣本

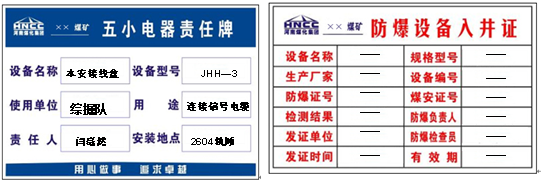

圖7 本安接線盒填寫樣本

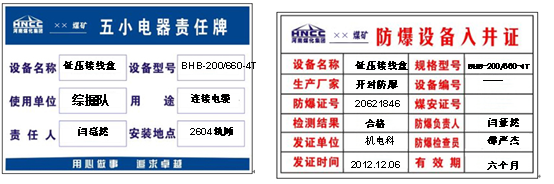

圖8 高、低壓連接器填寫樣本
